R720升级配置简单笔记

2019 年 09 月 10 日 • 阅读: 7575 • 技术,分享,教程

内存

对于内存组合,Dell官方提供了详细的文档可以参考
PowerEdge R720系统内存指南

在我的服务器中,使用的是16个四列(4Rx4)16G内存组成镜像内存,使用相同型号的内存可以在插内存时简单不少,只需保留绿色通道为空即可。

显卡

Dell R720在用户手册和产品定位中是不支持独立显卡的,但在技术上是没有问题的。由于Dell对R720显卡方面的限制,所以在加入独立显卡后可能会出现一些特别的小问题,需要注意。在Dell社区和技术手册中,给出了R720如果安装独立显卡需要满足的条件

Requires 2 CPUs
CPU must be 95W or less
Max of two double wide GPGPU (rule that they take up 2 slots)
Max of four single wide GPGPU
All GPUs must be same type / model
GPU requires redundant 1100W PSU and GPU enablement kit
Two double-wide GPU requires optional riser 3
Four single wide GPU cannot have optional riser 3
TBU not supported
  • 对电源(两个1100W供电支持)和功率(小于95W)的限制其实可以无视,这是对服务器高稳定性要求下的结果。在单750W PSU的支持下跑一个GTX 1060 6G是完全没有问题的(一般时负载也就大约200W)
  • 显卡尺寸是机架式服务器主要需要考虑的问题。R720支持两个双卡位GPU(RISER2, RISER3)
  • 如果不想考虑显卡尺寸的问题的话,购买公版卡(Founders' Edition)或者涡轮版(比如华硕的Turbo卡),一些设计比较保守的非公版也是可以的(查参数时发现索泰G1 Gaming卡的尺寸应该是没有问题的)
  • 装入显卡后必须在BIOS中禁用集成显卡,否则主板不会读取独立显卡的信息。关闭集成显卡后,服务器后面板的VGA不再支持画面输出,iDRAC中的IPMI VNC远程连接也会无效。
  • 集成显卡关闭方法为:
  • 开机时使用F2键进入System Setup
  • 进入Bios设置
  • 选择内部设备管理(Integrated Devices)
  • 将集成显卡禁用 (Disable Embedded Video Controller)
  • 重启设备

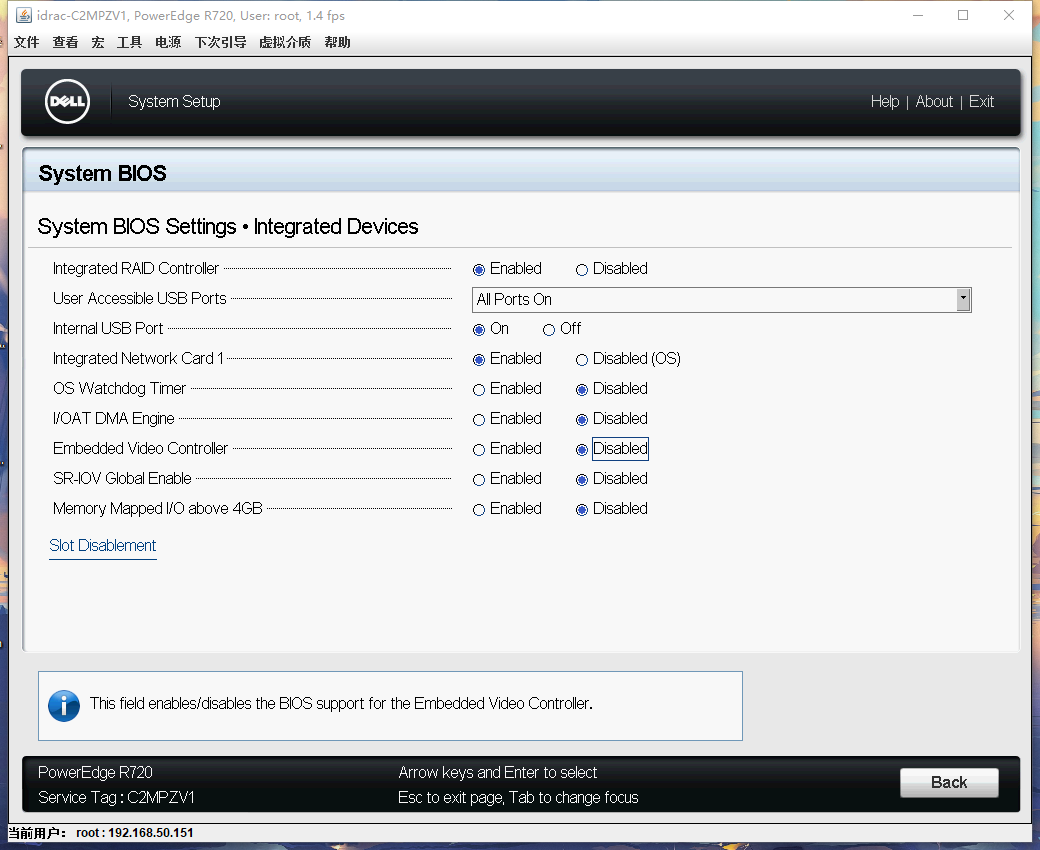

关闭集成显卡

  • Dell社区上有人提出了装入显卡后机箱风扇速率会被强制上升到75%,噪音很大。根据社区管理员回复,主板在检测到“未知PCIE设备”时,无法检测设备温度,为了保证服务器安全允许,风扇会提升至75%以保证温度安全。在社区中也看到前两年时有人插入PCIE SSD出现了相同的问题。但目前最新的主板驱动在安装公版GTX 1060后并没有出现这一问题,机箱风扇会根据显卡问题正确调节风扇速率,应该是在主板驱动上进行了升级,非公版没有测试。
  • 列表项目
  • 如果使用RTX 2080之类的8pin供电显卡,需要购买6pin转8pin供电线

网络适配器

  • 受人推荐,使用SFP+光纤,等效于10G网卡口。如果购买二手,价格能比10G RJ45卡便宜一半(包括adapter,transceiver和线材)。
  • 我买的是Sun Oracle E69818 X520-DA2
  • 线材直接亚马逊买,很便宜
  • 服务器如果放家里做工作站的话可以直接买两个,主机和服务器直接光纤对接。测试时使用smb从一个无raid的S3500向服务器中的raid10 S3500复制一组iso镜像时,速度为6.3Gbps。

最终样图

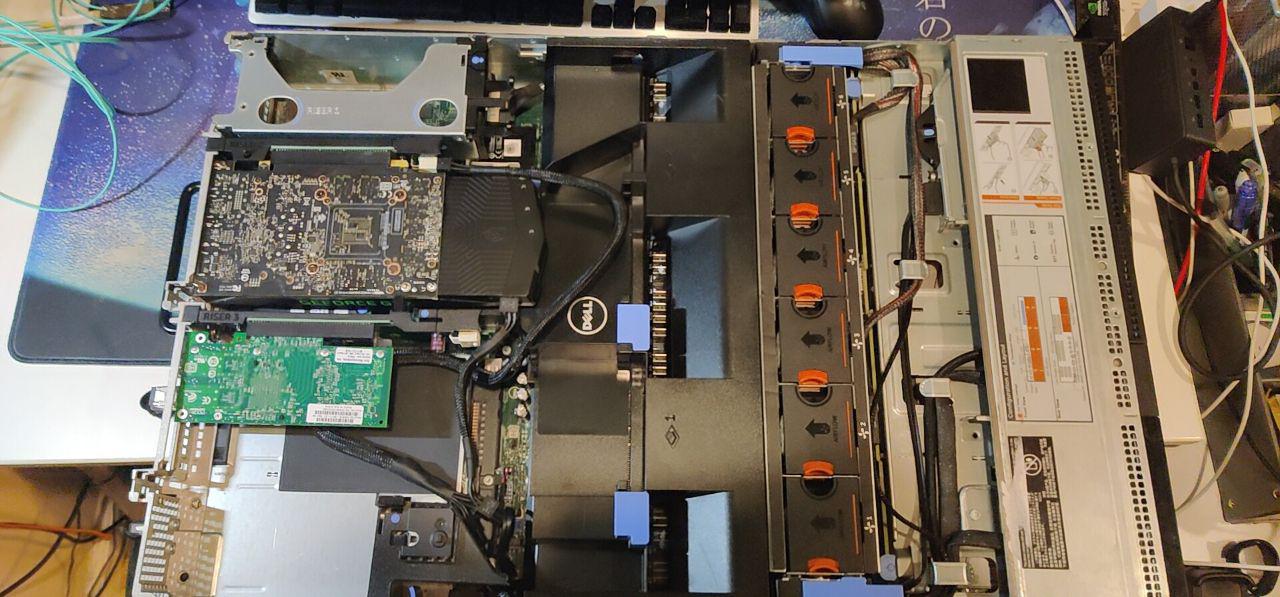

内部图

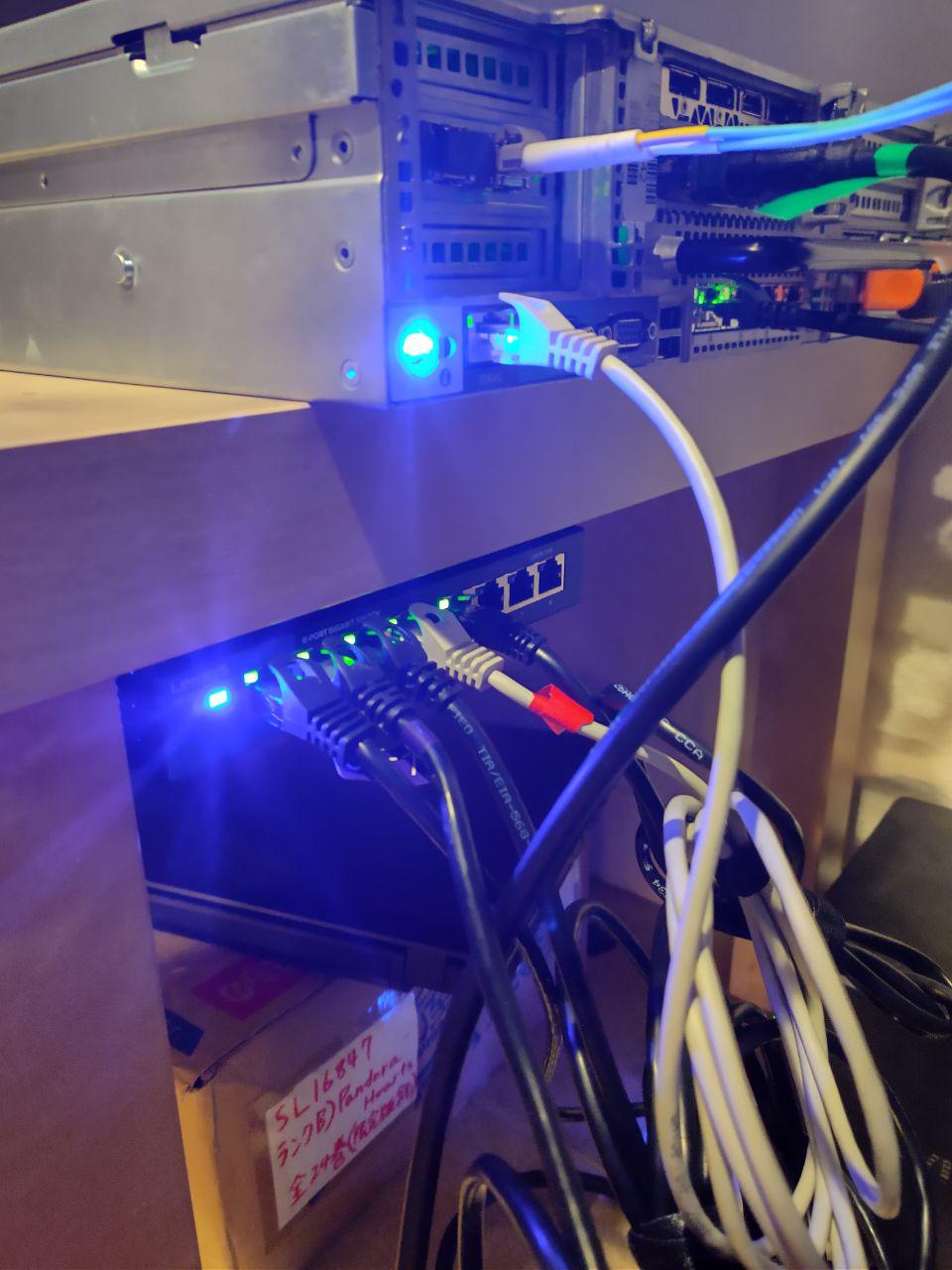

走线
