Dell PowerEdge R720 通过iDRAC安装Windows系统

September 1, 2019 • Read: 18 • 技术,分享,教程阅读设置

前段时间搞了台Dell R720,把配置换了下拿来开虚拟机玩,写篇文章记录下折腾的一些过程。

iDRAC网络连接

  • 服务器背板VGA接口边上的单网口为iDRAC联网接口,服务器接入电源和网线后可以在前面板设置和查看iDRAC系统的IP地址
  • 根据IP地址访问到内网iDRAC的web管理界面

iDRAC WEB

  • 默认帐号密码为root和calvin,若不正确则可以进入启动项设置中重置iDRAC

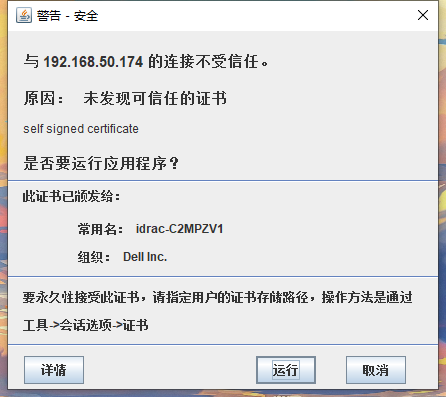

  • iDRAC首页右侧下载IPMI并连接

IPMI Install

Raid设置和系统安装

  • 开机进入Lifecycle Controller

Lifecycle Controller

  • 在IPMI中导入本地的iSO系统镜像

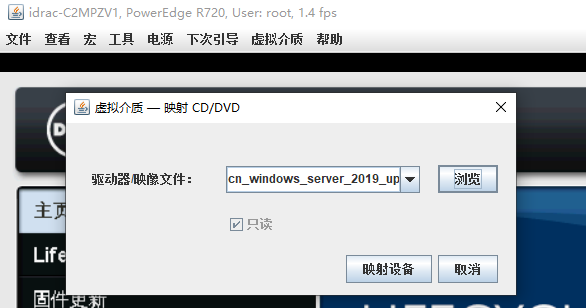

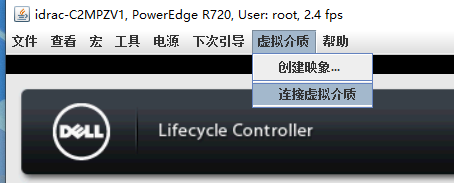

  • 选择“虚拟介质” - “映射CD/DVD” - 选择镜像文件

V-DVD

Add V-DVD

Add ISO

  • Lifecycle Controller中选择OS部署

OS Deploy

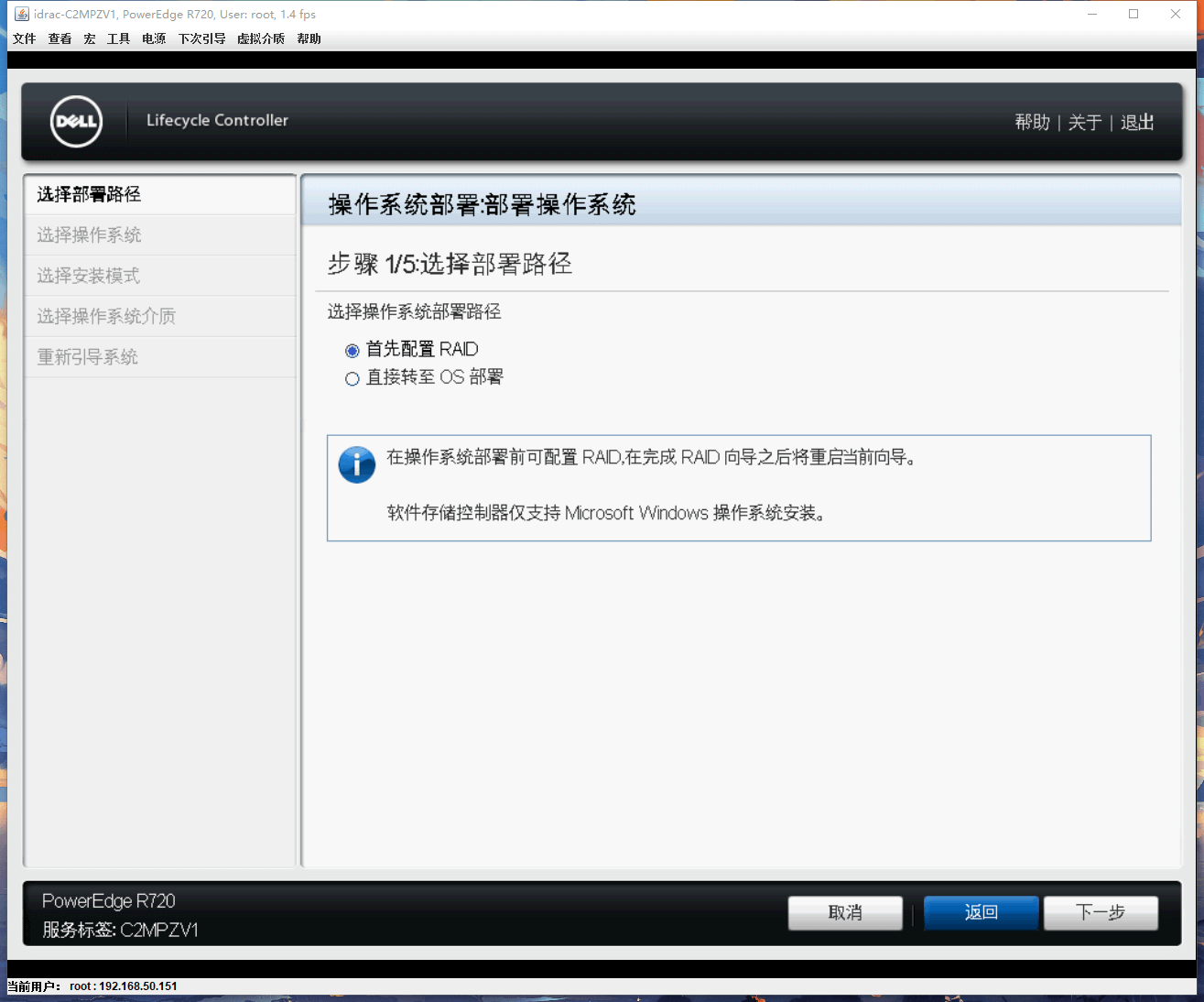

  • 选择首先部署Raid

Add Raid

  • 选择R720中的硬件Raid卡,选择Raid种类

Hard Raid

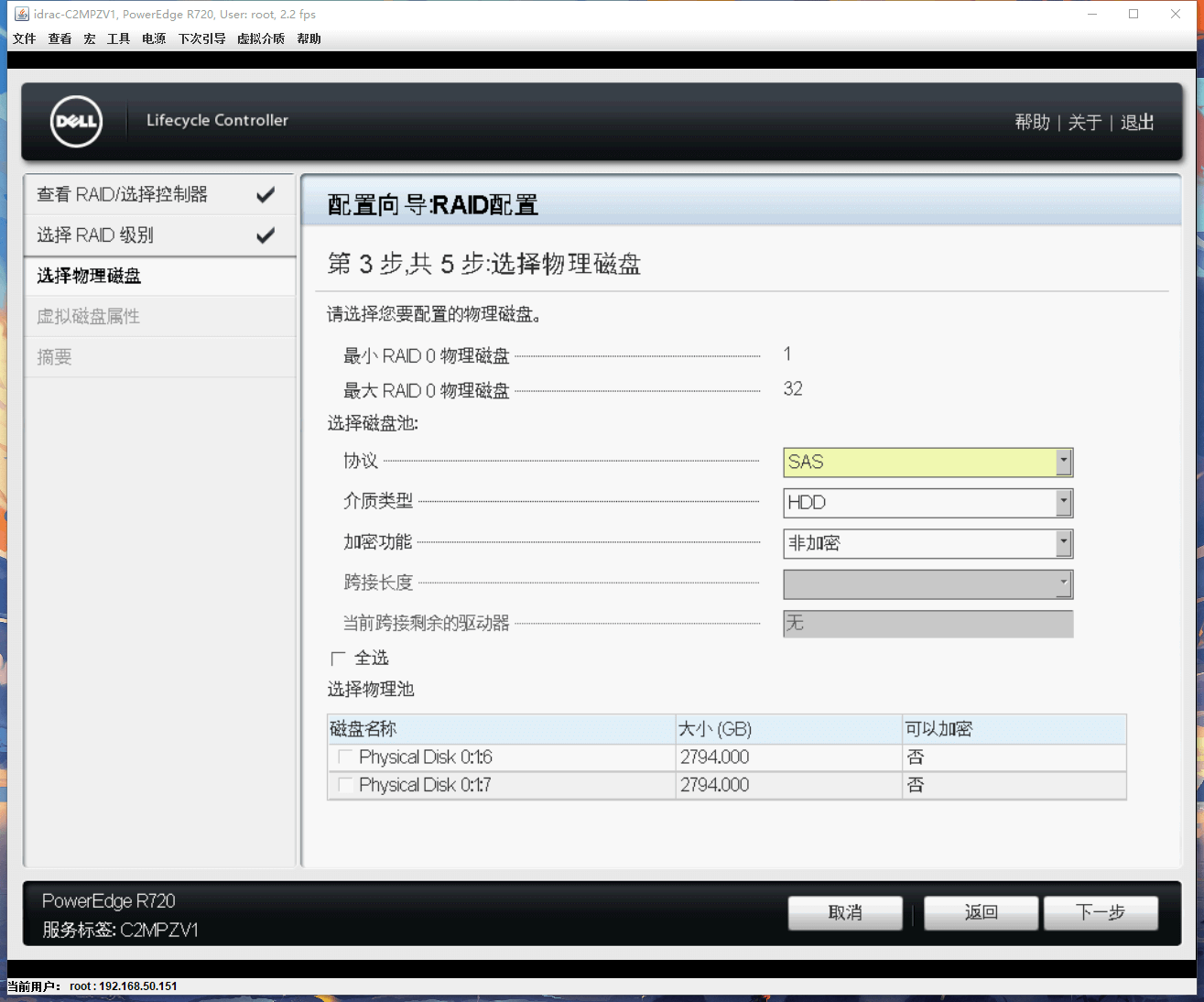

  • 根据硬盘种类来查找服务器中的硬盘,选中需要加入Raid的硬盘

Add Physical Disk

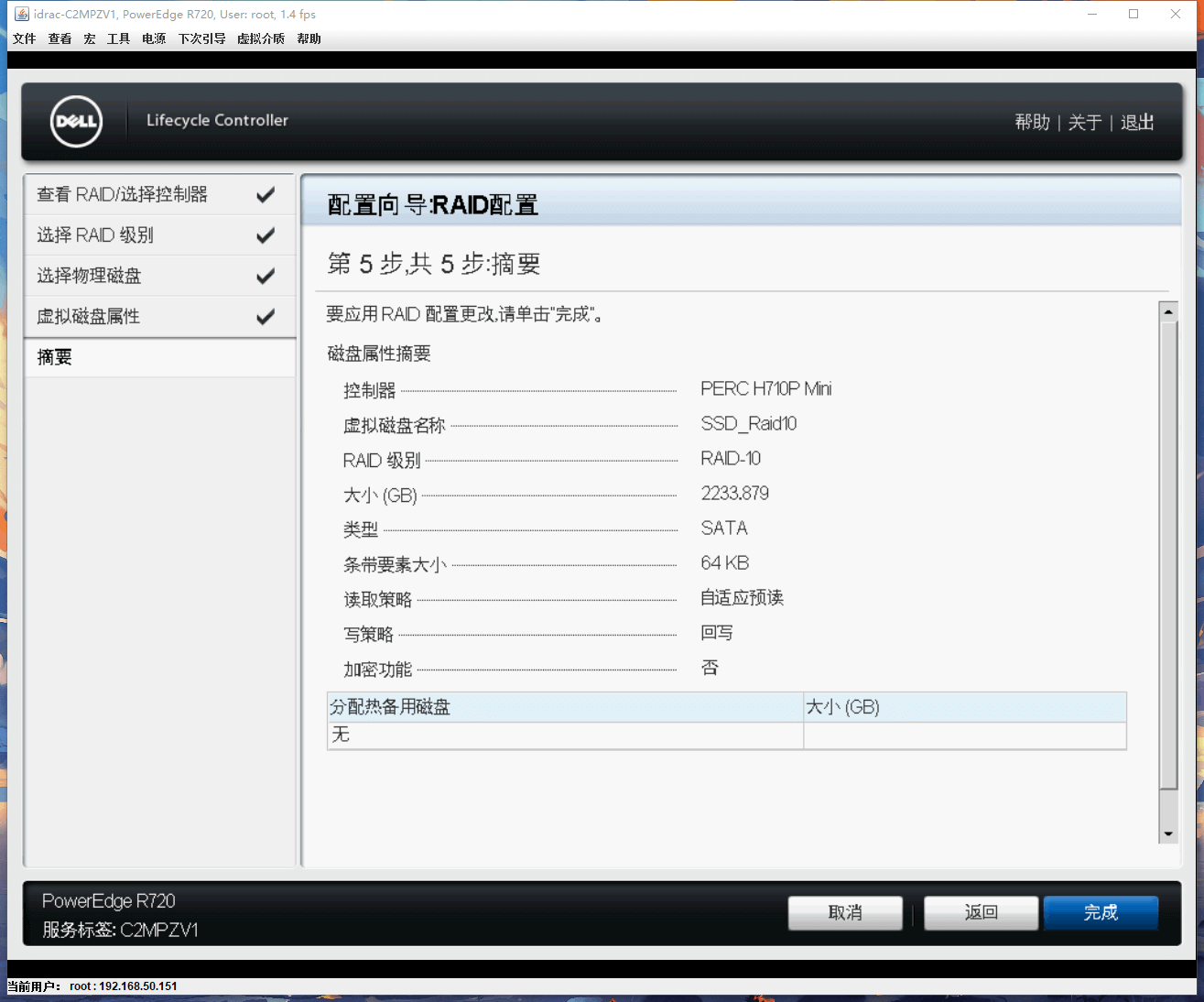

  • 这里将6个800G的SATA SSD组Raid-10

Summary

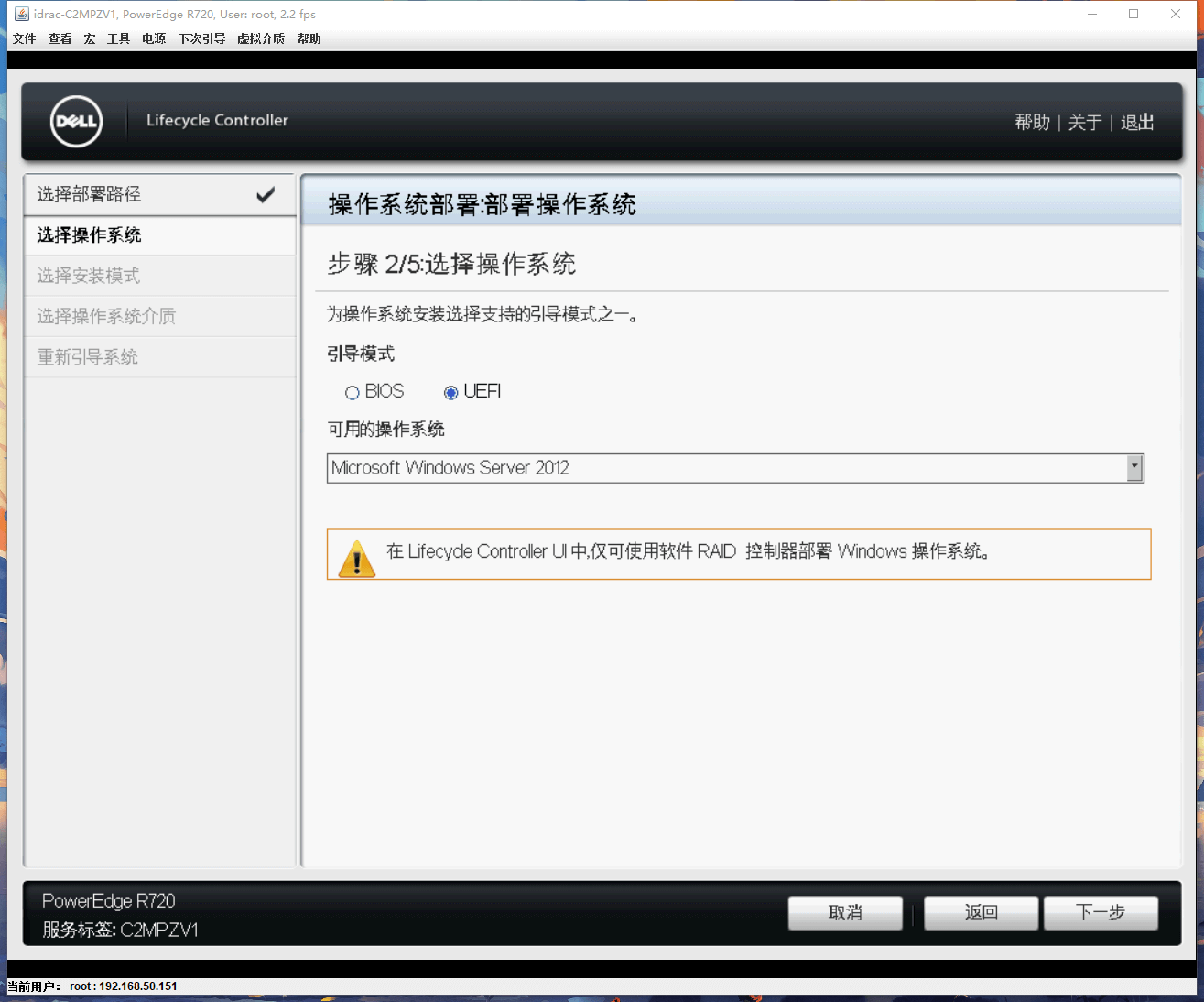

  • 选择引导模式和操作系统,操作系统版本尽可能一样或接近,因为需要LC提供合适的Raid卡驱动给安装程序,否则无法读到虚拟硬盘

UEFI

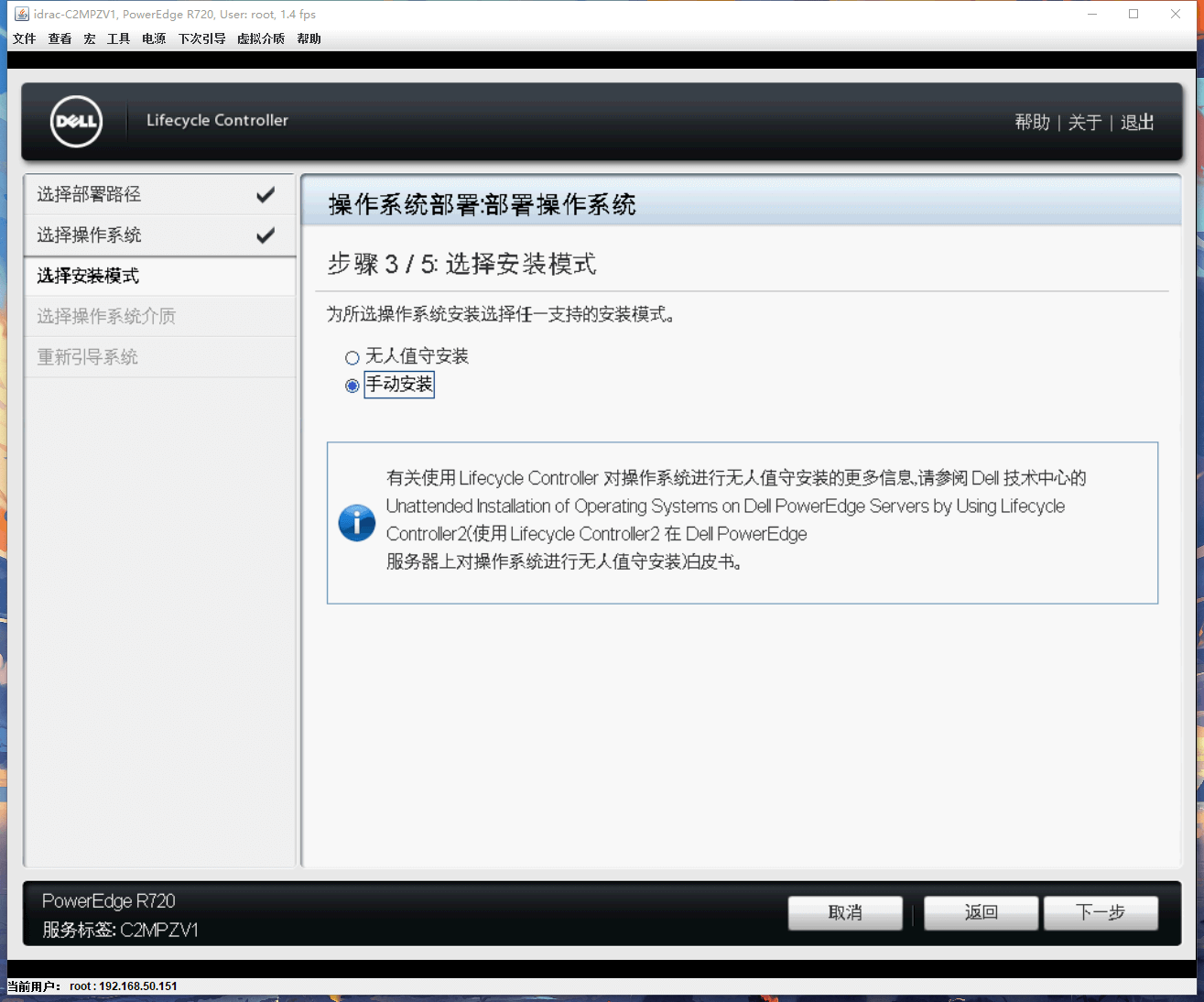

  • 映射镜像安装的话选择手动安装

Install

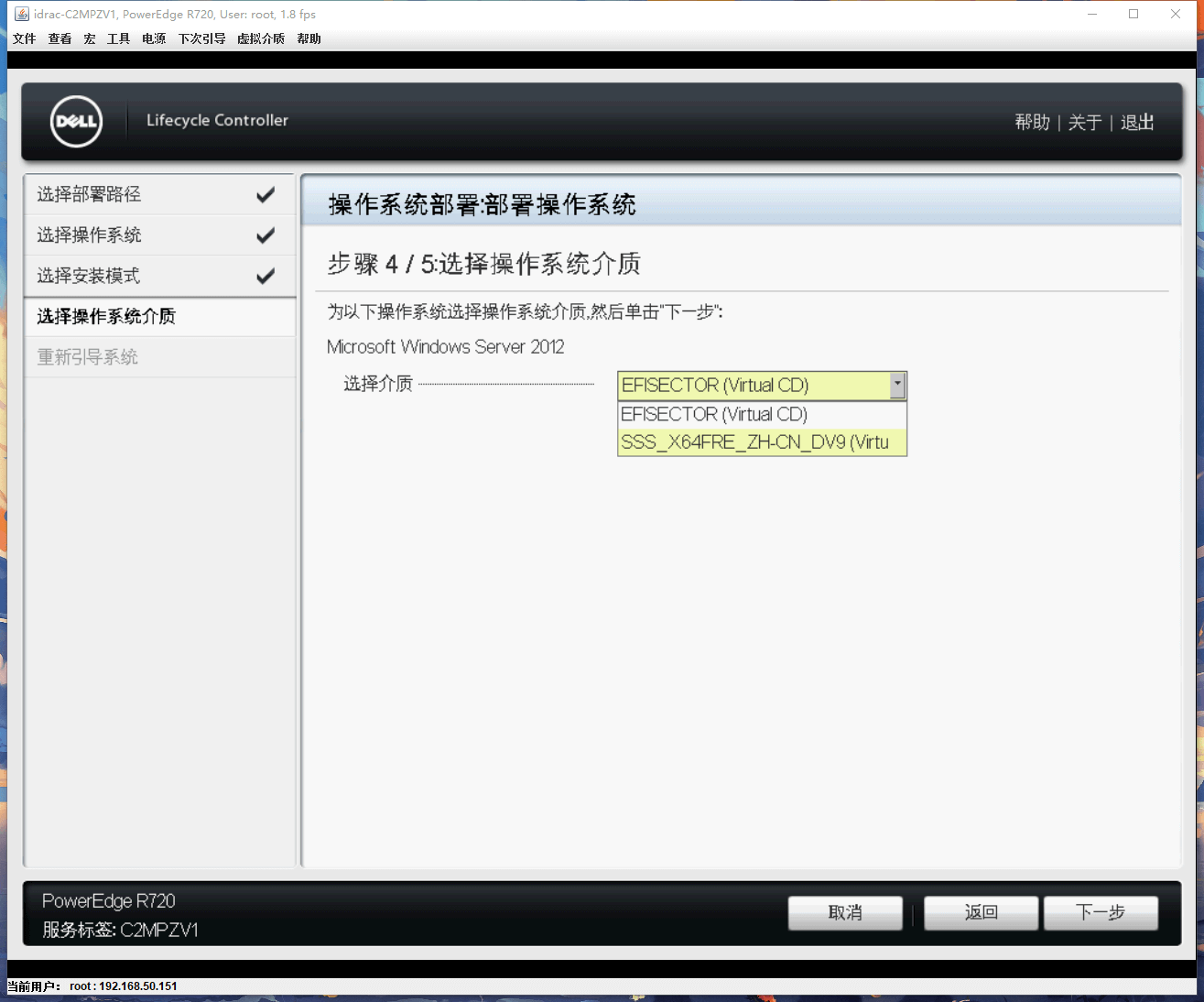

  • 选择映射后的镜像

Choose VCD

  • 在iDRAC中重启服务器,开机后见到相关进入安装程序的提示后按任意键进入安装引导,之后步骤和普通安装流程一致

设置额外的Raid组合

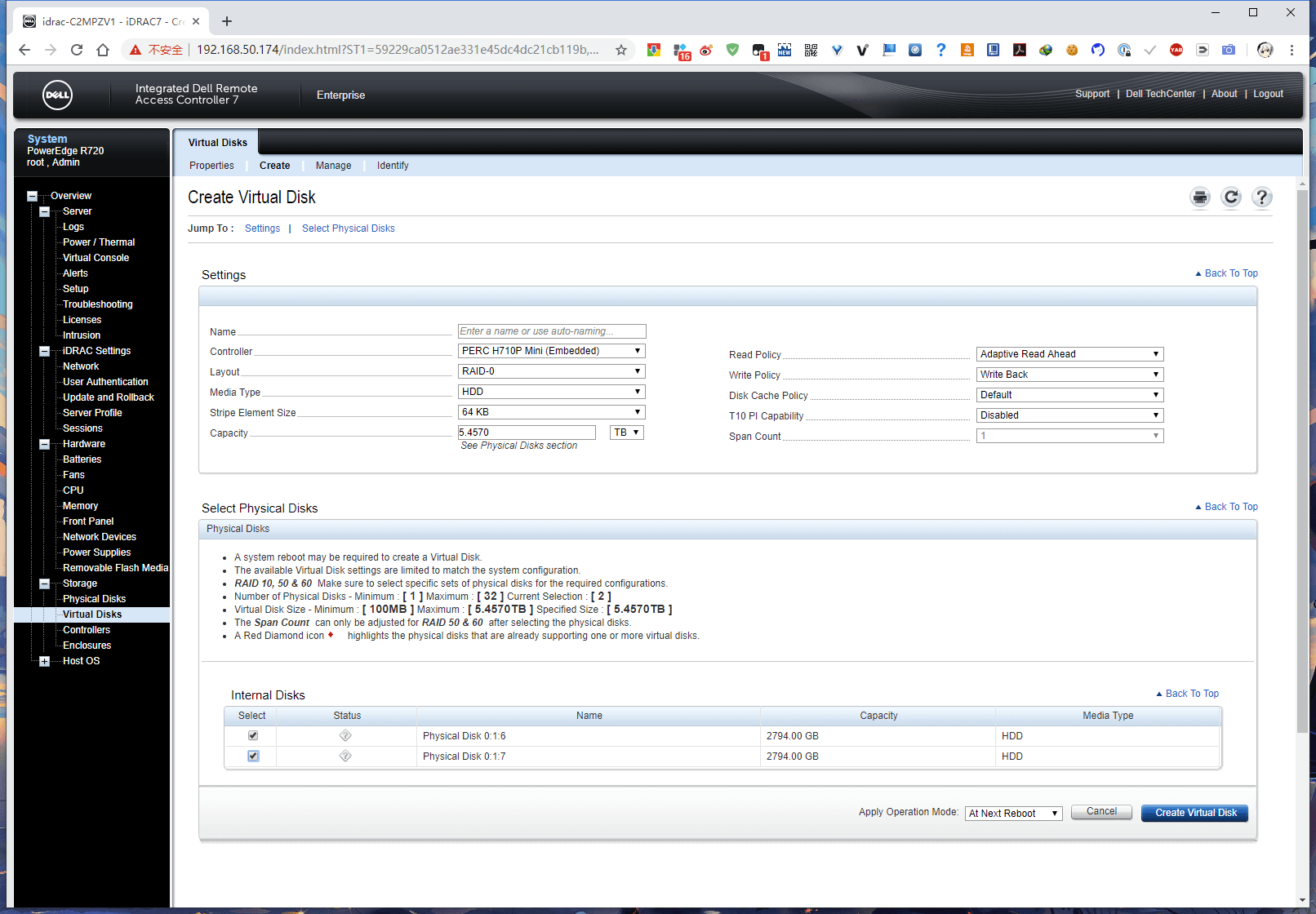

  • 在iDRAC中进入"Storage" --> "Virtual Disks" --> "Create Virtual Disk"

Create Virtual Disk

  • 选择剩余的物理硬盘,选择Raid种类,将任务加入到任务队列中(比如下一次启动时)
  • 在下一次启动时,系统会自动进入Lifecycle Controller中自动执行任务

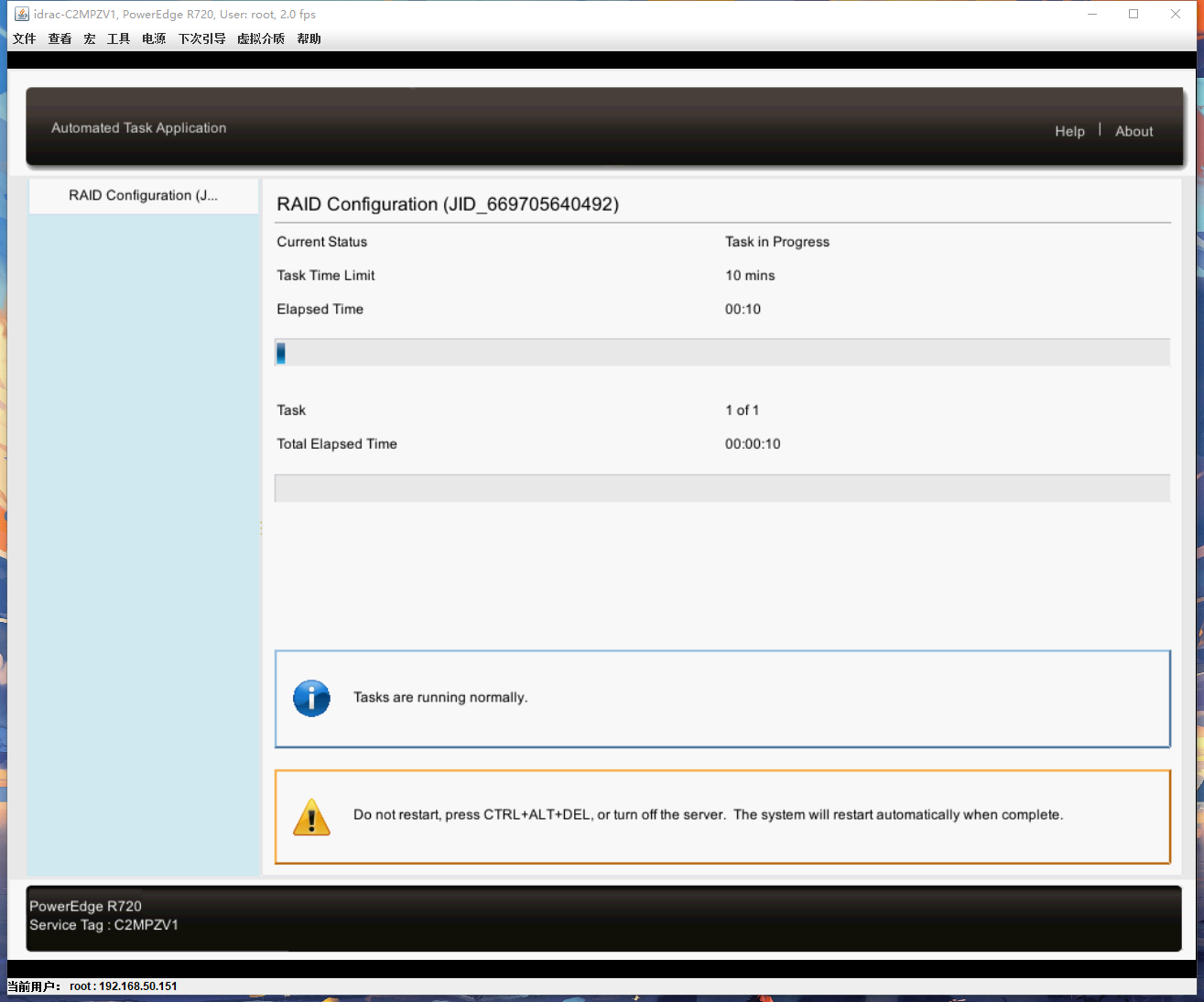

Raid Configuration

  • 虚拟硬盘创建完成

Finished
