为Tasmota智能插座校准功率监控读数

2021 年 10 月 23 日 • 阅读: 5094 • 技术,教程

前言

使用 tuya-convert 为涂鸦智能设备刷入 Tasmota 固件一文中,我们为TopGreener TGWF115PRM这款支持用电量统计的智能插座刷入了Tasmota固件。但是,在刷机完成的示意图中可以看到电路电压读数为52V,这是明显错误的。因此,我们需要对该设备的读数进行校准,以获得准确的电量统计。

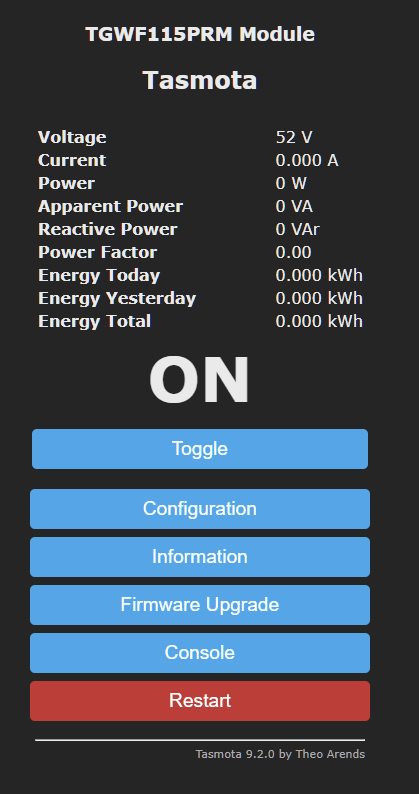

错误的功率统计

本文仅适用于使用Tasmota固件且支持功耗监控功能的智能插座

准备工作

  • 一个功耗较大且稳定的用电器
  • 比如白炽灯
  • 一个普通的功耗表
  • 在浏览器中打开Tasmota控制台 (Console)
  • 在浏览器的另一个标签页中打开Tasmota以用于监控读数

校准功耗

  • 将上述设备按照 智能插座 - 功耗表 - 用电器 的顺序接入电路
  • 打开用电器,等待其功耗趋于稳定
  • 从功耗表中获取功耗读数,此处读数60.36 W

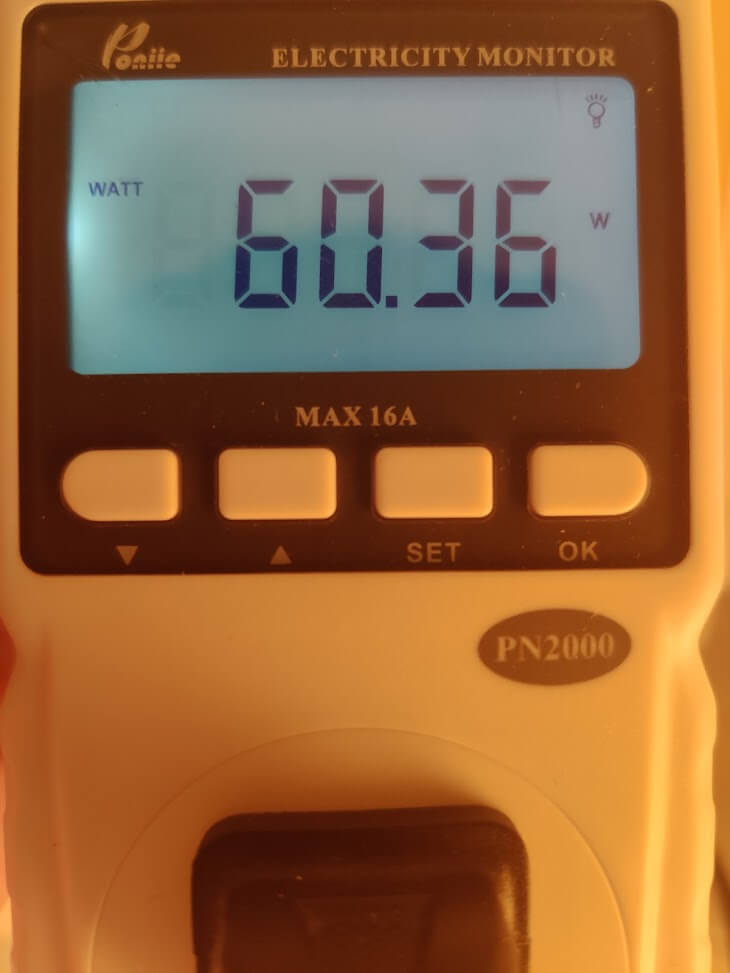

功耗表功率读数

  • 在Tasmota控制台输入命令 PowerSet 60.36

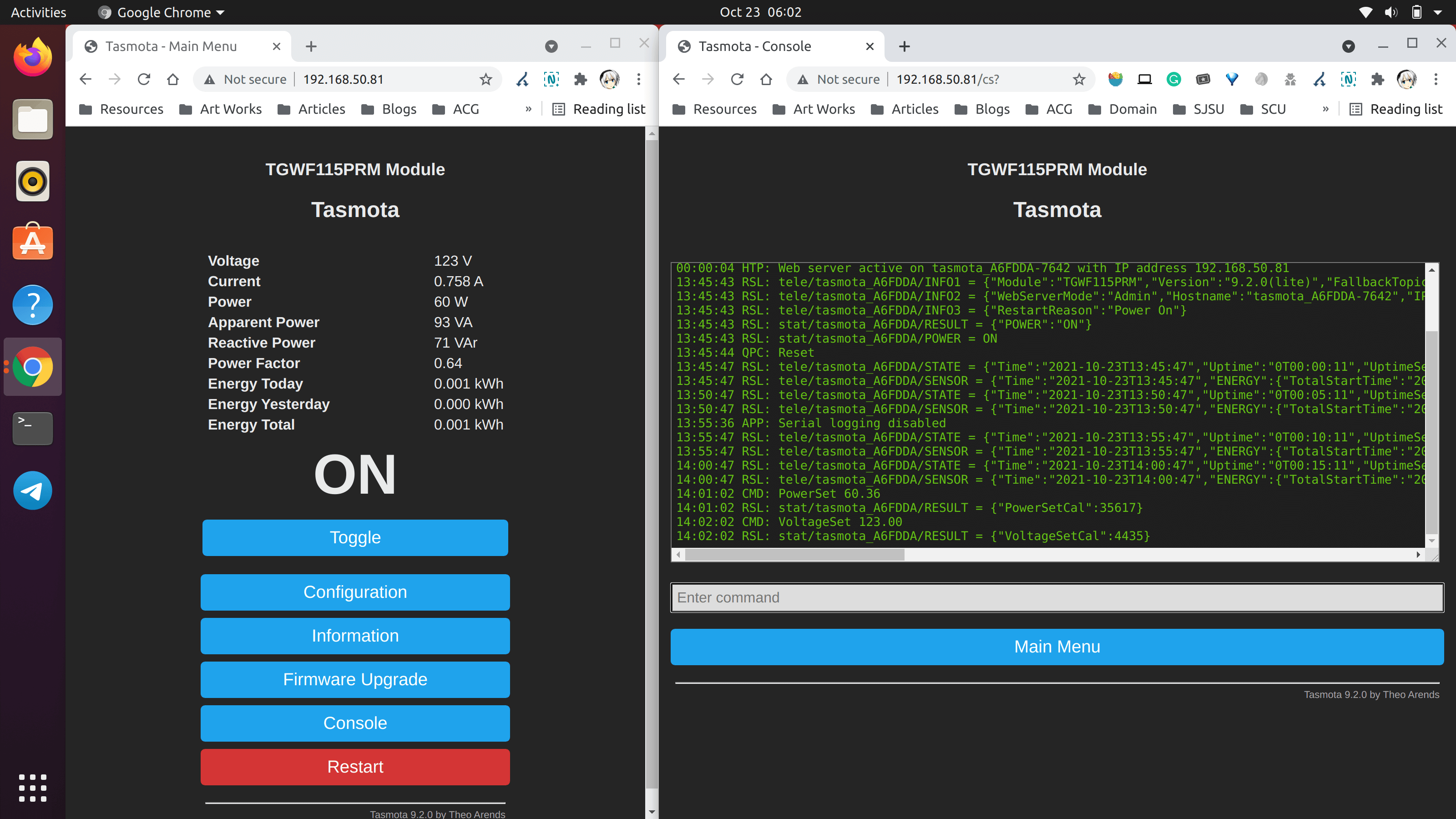

校准功耗读数

  • 从功耗表中获取电压读数,此处读数123.00 V

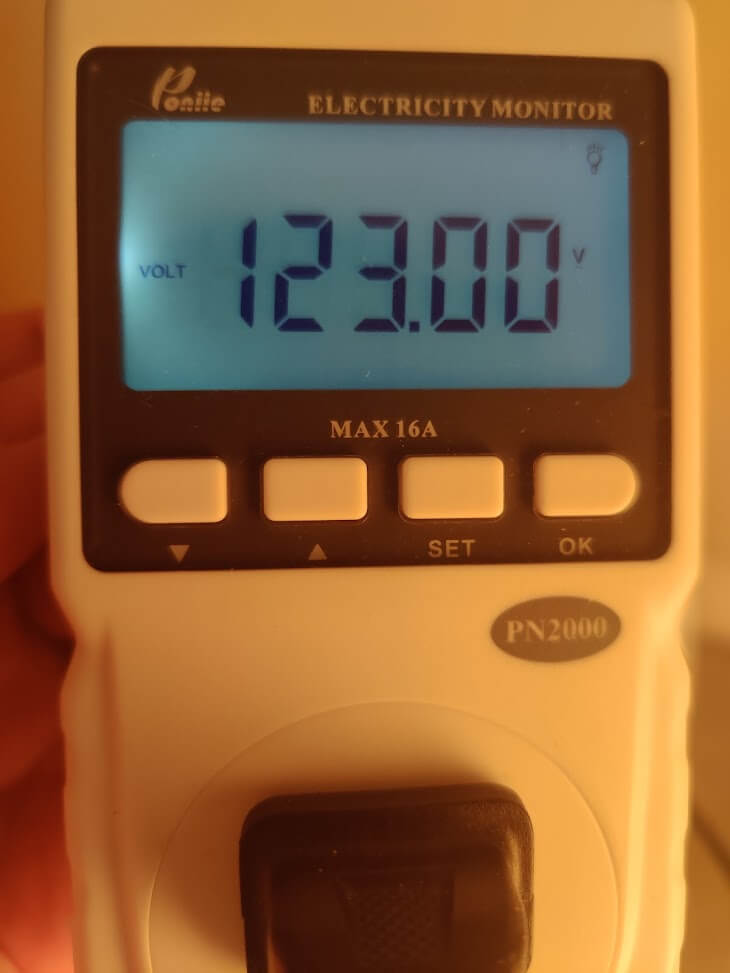

功耗表电压读数

  • 在Tasmota控制台输入命令 VoltageSet 123.00

校准电压读数

  • 从功耗表中获取电流读数,此处读数487 mA

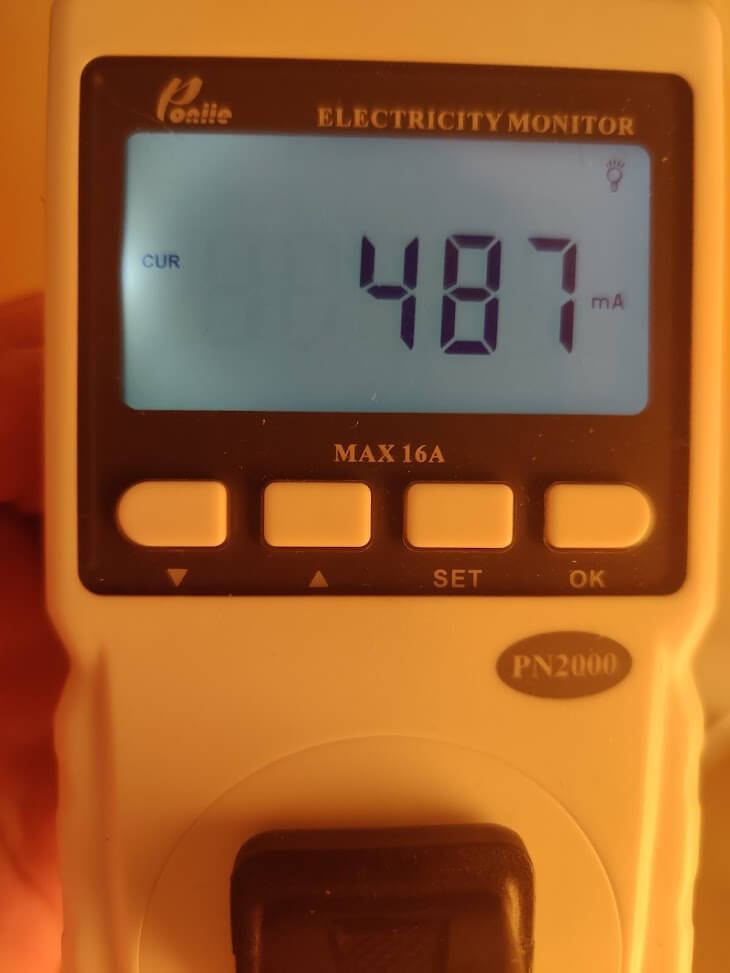

功耗表电流读数

  • 在Tasmota控制台输入命令 CurrentSet 487

校准电流读数

  • 注意CurrentSet携带的电流读数参数的单位为mA
  • 重启Tasmota,完成你就可以获取到准确的功耗监控数据了

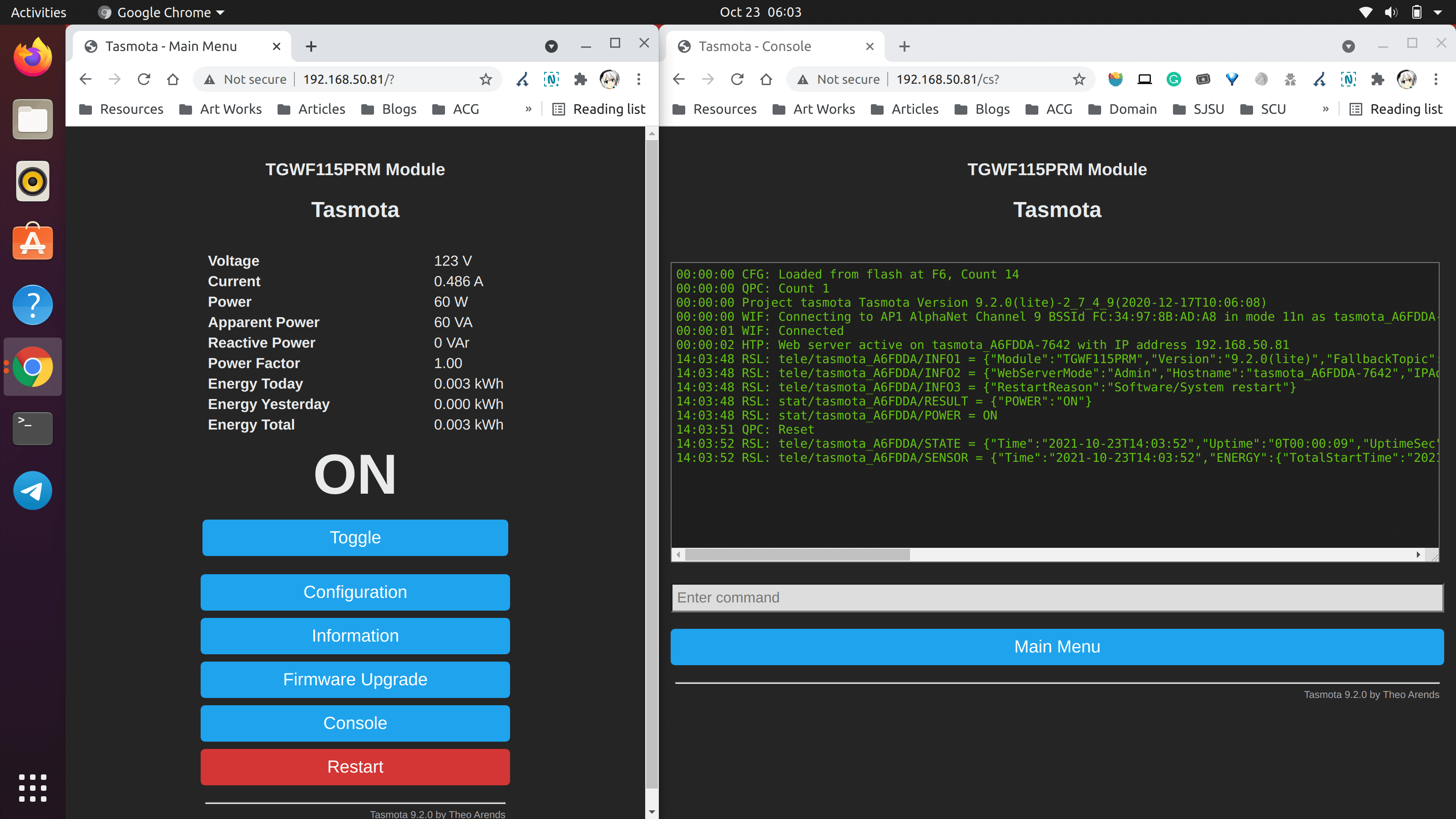

正确读数

参考文档:
Tasmota: Power Monitoring Calibration
最后编辑于: 2021 年 10 月 24 日
