为ESXi主机添加Intel I225V 2.5Gbps 网卡并安装驱动

2022 年 01 月 16 日 • 阅读: 3194 • 技术,教程

前言

湾区宽带升级:xfinity/Sail Internet 1500Mbps 双线负载均衡一文中介绍了近期将内网升级到了2.5Gbps,而给ESXi主机加带宽也势在必行。在购买PCIE拓展网卡时需要注意网卡芯片是否被ESXi官方支持或是否有社区版驱动,本文所使用的Intel I225V在ESXi 7.0版本下需要使用社区版驱动,故写下安装过程作为笔记。

使用产品

安装网卡和驱动

  • 将网卡安装进适合的PCIE槽位后启动ESXi主机
  • 此时在ESXi控制台和网页控制台的网络中均无法看到新安装的网卡
  • vCenter Client中进入该ESXi主机的面板
  • 点击Configure标签,进入左侧的Services菜单
  • 找到ESXi ShellSSH服务

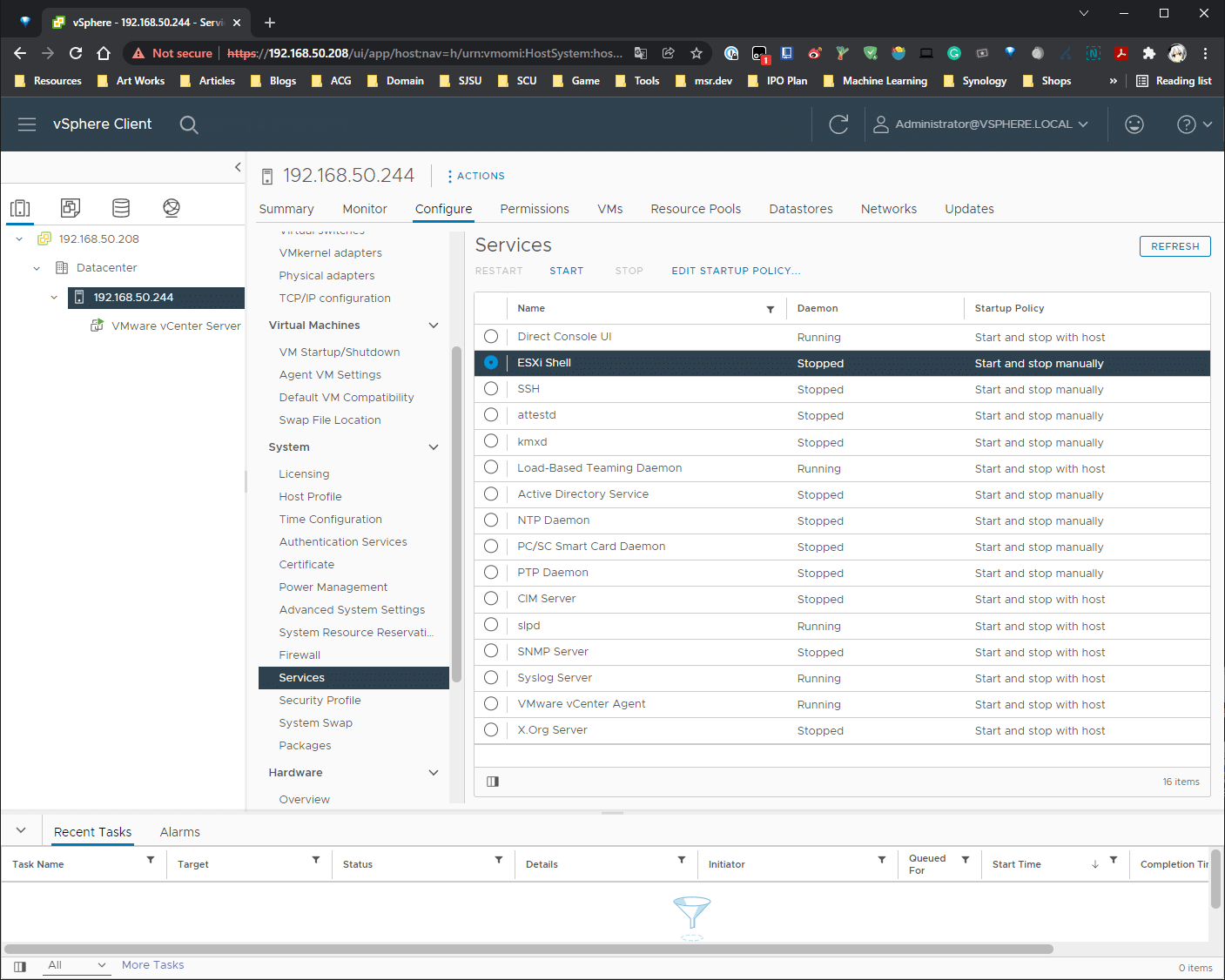

    修改ESXi Shell

    • 分别选中后点击Edit Startup Policy
    • 将这两项服务的启动政策修改为Start and stop with host后保存
    • 点击上方的Start,使这两项服务立刻启动
  • 回到ESXi网页控制台,将vSphere Server虚拟机关机,随后右键空白处选择将主机修改进维护模式

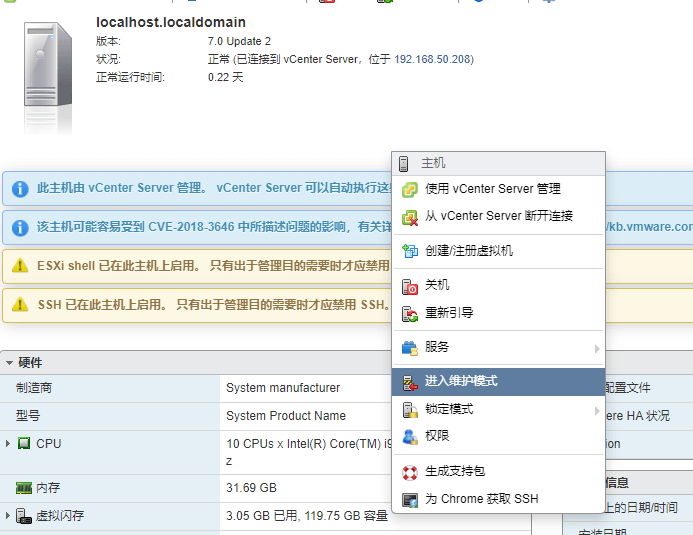

    开启ESXi维护模式
  • Community Networking Driver for ESXi页面中下载社区版网卡驱动
  • 使用ESXi网页控制台的数据存储浏览器功能,将刚刚下载的驱动zip文件上传至你需要的目录

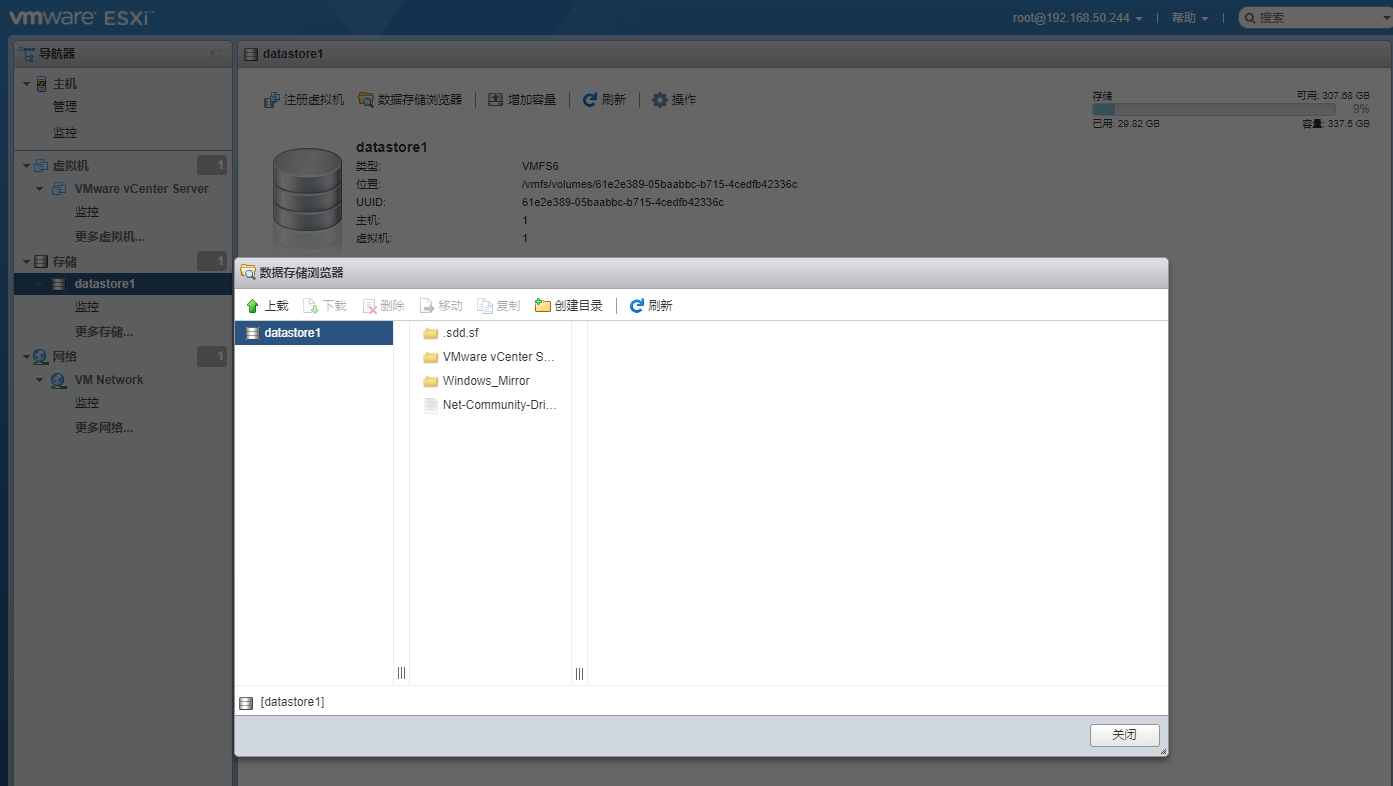

    上传驱动包
  • 使用你的SSH工具连接到你的ESXi主机
  • 执行以下命令

    esxcli software vib install -d /vmfs/volumes/61e2e389-05baabbc-b715-4cedfb42336c/Net-community-Driver_1.2.2.0-1vmw.706.1.6.15843807_18835109.zip
    • 其中/vmfs/volumes/61e2e389-05baabbc-b715-4cedfb42336c/应改为你的硬盘分区路径,你可以在ESXi网页控制台的存储管理中的位置字段中找到对应的目录

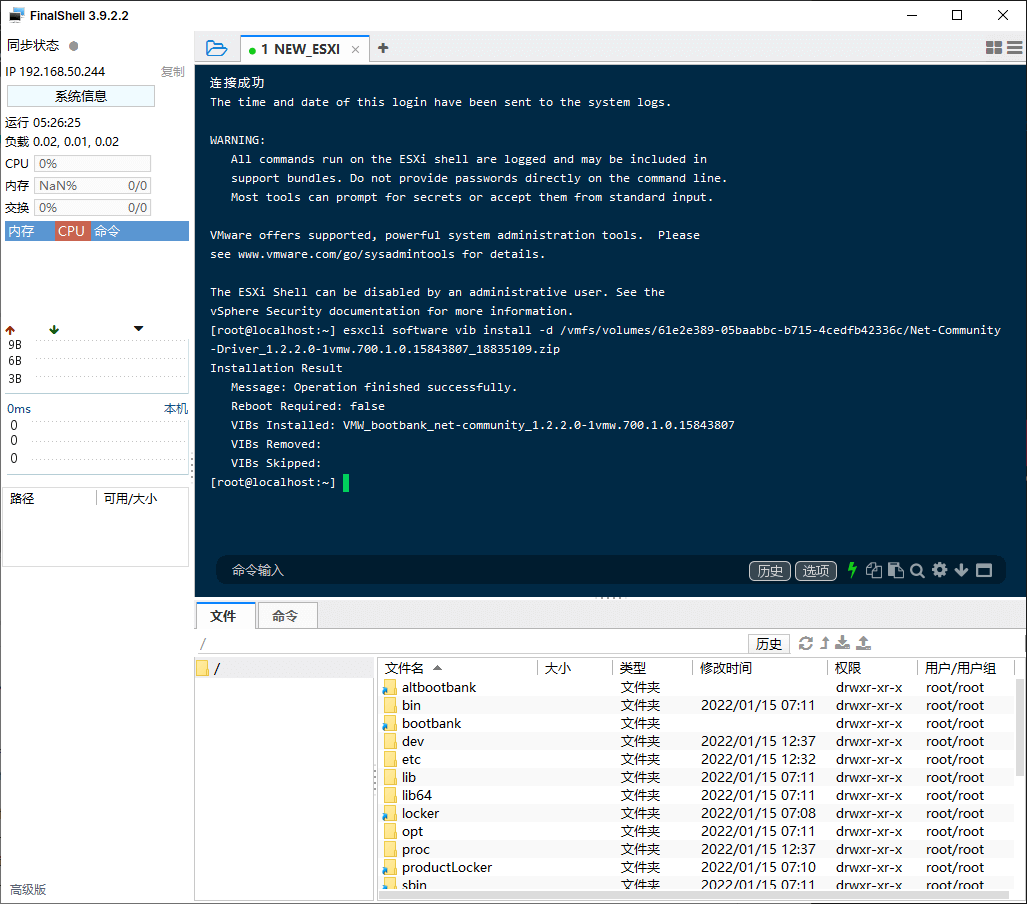

      安装驱动

  • 此时,你的网卡驱动已经安装完成。在ESXi网页控制台中关闭维护模式,随后重启主机

配置网卡

  • 在你的vCenter Client中点击你的ESXi主机
  • 点击Configure标签,进入左侧Networking分类下的Virtual switches菜单
  • 点击上方的Add Networking
  • 选择物理网卡,即Physical Network Adapter,下一步
  • 选择当下的默认虚拟交换机vSwitch0,下一步
  • 此时,我们发现只有主板自带的一个网卡,并没有刚刚安装的2.5Gbps网卡
    物理网卡
  • 我们点击Assigned adpater下方的加号来添加物理网卡
  • 此时,我们就能看到2.5Gbps网卡vmnic1了,我们将其添加进虚拟交换机

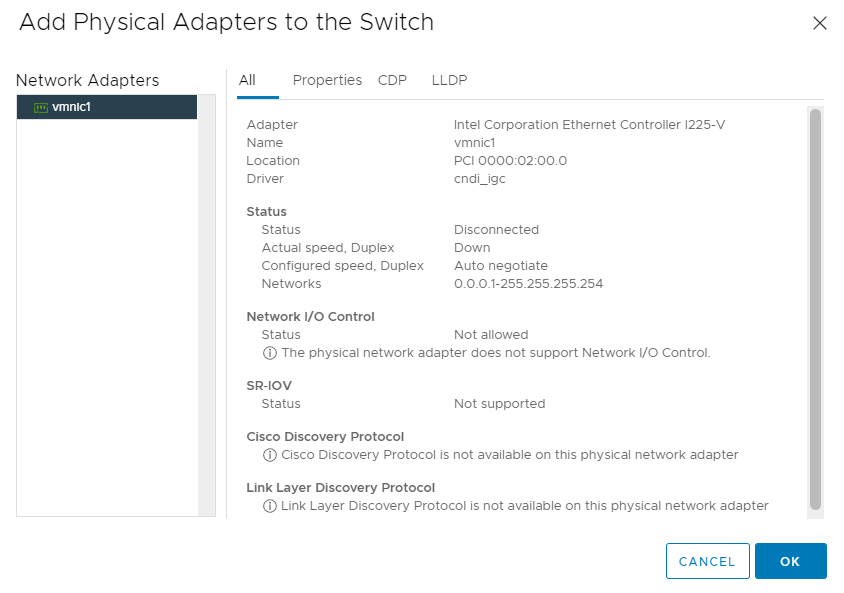

    添加2.5Gbps网卡
  • 使用上移按钮,我们将新添加的网卡移动到Active adapters的最上方
  • 将原本的板载网卡移动到Standby Adapters分组中,使其成为故障转移网卡
  • 完成添加,此时2.5Gbps网卡便是最优先的网络适配器了
  • 在虚拟机网络VM Network中,我们点击菜单,选择Edit Setting

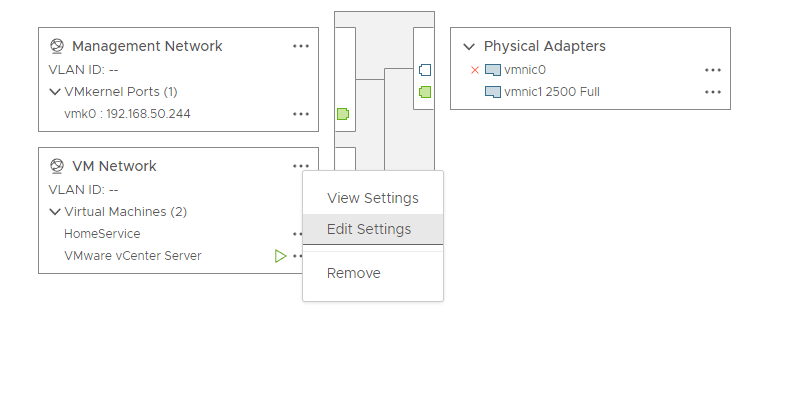

    Edit Setting

    • 在VM Network设置中,我们进入左侧Teaming and failover菜单
    • 将新添加的2.5Gbps网卡vmnic1Unused apaters分类中移动到Active adapters分类中
    • 将板载网卡vmnic0Active adapters分类移动到Standby adapters分类中,使其成为故障转移网卡

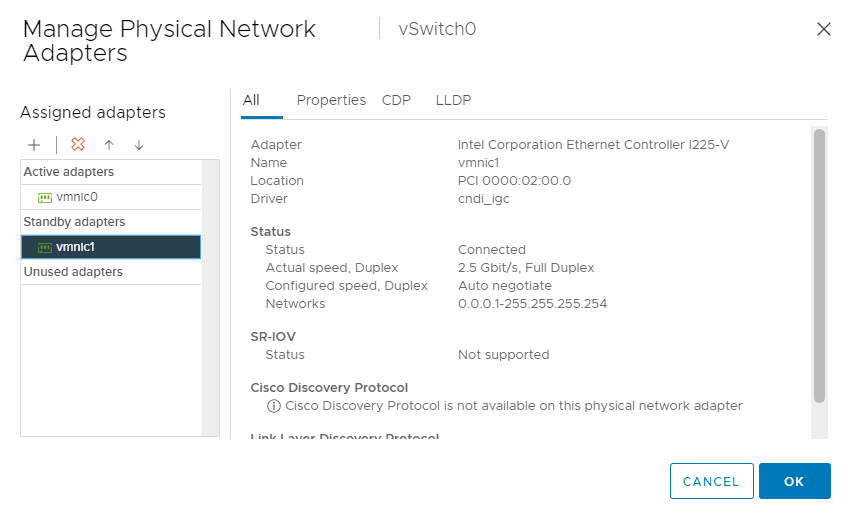

      设置网卡优先级
  • 保存并关闭VM Network的设置页面
  • 对于ESXi管理网络Management Network,我们重复一次上面的操作使新网卡成为活跃网卡并让板载网卡成为故障转移网卡
  • 将网线从板载网卡拔下,并接入2.5Gbps网卡
  • 此时,我们刷新vSphere Client便可以在看到2.5Gbps网卡一直被ESXi使用了

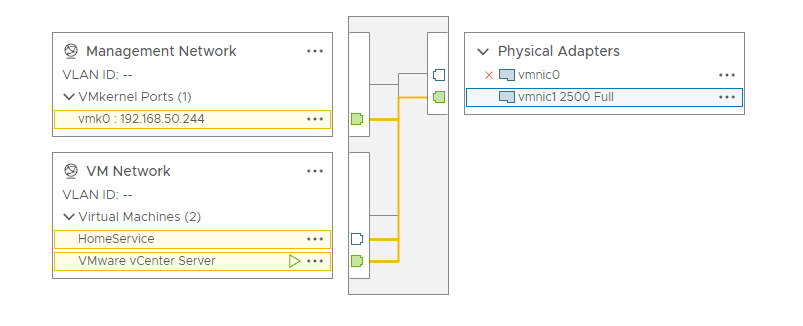

    启用网卡

收尾工作

  • 点击Configure标签,进入左侧的Services菜单
  • 找到ESXi ShellSSH服务,分别选中后点击Edit Startup Policy
  • 将这两项服务的启动政策修改为Start and stop manually后保存
  • 点击上方的Stop,使这两项服务立刻停止
